Alkohol- und wasserbasierende Flussmittel

EO-F-001A (Multiflux)

Empfohlenes Anwendungsverfahren

Wellen-, Selektiv-, Tauch- und Handlötprozesse sowie Kabelkonfektionierung

No Clean-Flussmittel auf Alkohol-Wasser-Basis
Di-Carbonsäure-Harz-Komplex, halogenidfrei (WEEE/RoHS-konform)
Typ ISO 9454: 2231 / DIN-EN 61190-1-1 (gem. J-STD-004) (IPC ORL0)

Kat.-Nr. 6464

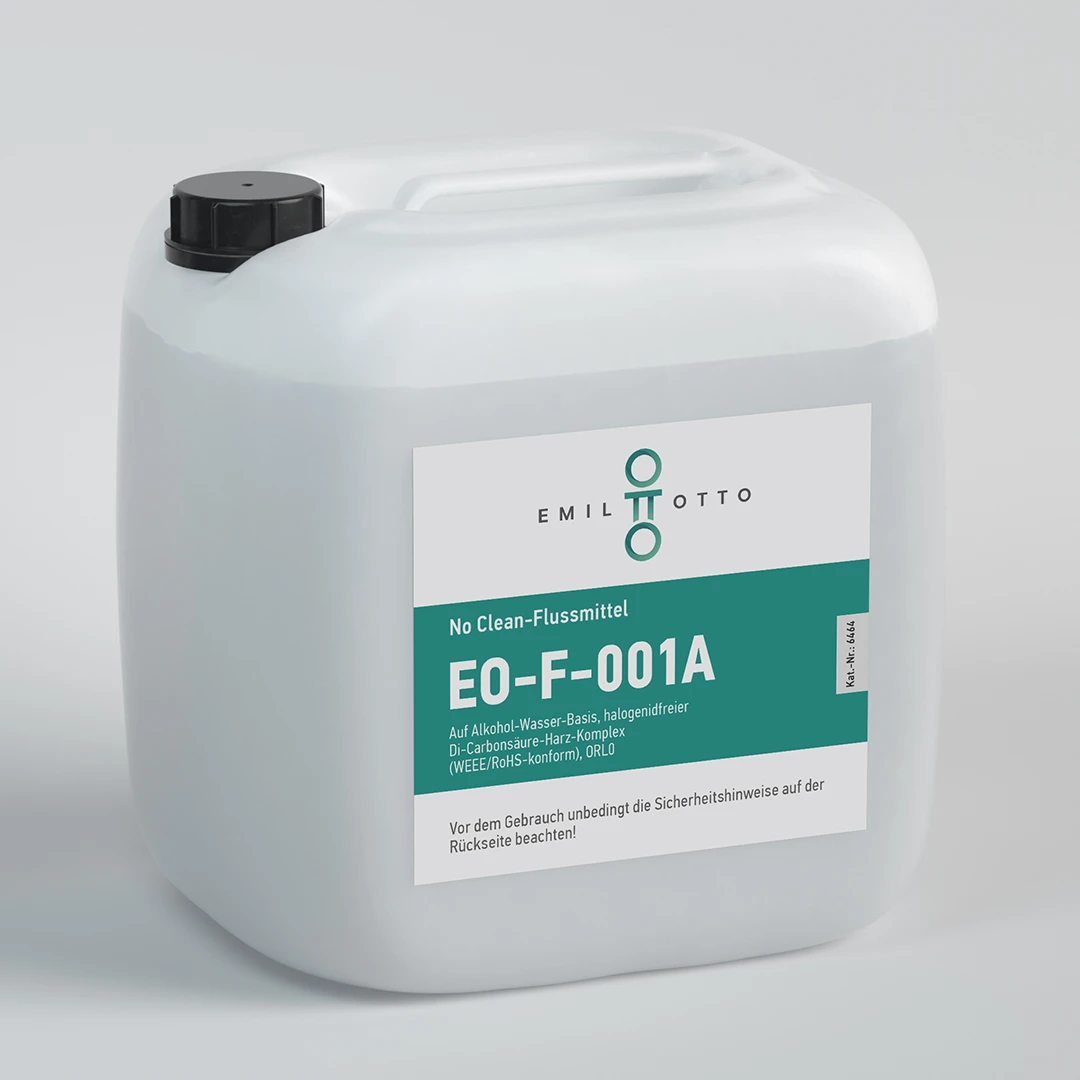

6464-Kanister-EO-F-001A

Technische Daten

Aussehen:farblose bis hellgelbe, klare Flüssigkeit
VOC:93 %
Feststoffgehalt:1,9 – 2,2 Gew.-%
Säurezahl:15 – 18 mg KOH/g
Dichte 20°:0,80 – 0,82 g/ml
Aktivatoren/Harz:Di-Carbonsäure-Harz-Komplex, halogenidfrei
Lösungsmittel:Mischung einwertiger Alkohole und Esterverbindungen
Flammpunkt:12 °C
Lagerung:kühl und trocken bei 5 – 25 °C, originalverschlossen
Verarbeitungstemperatur:bei Raumtemperatur (üblicherweise 20 – 25 °C)
Mindesthaltbarkeit:12 Monate

Beschreibung

EO-F-001A ist ein No Clean-Flussmittel für den Wellen-, Selektiv-, Tauch- und Handlötprozesse sowie die Litzenverzinnung. Es eignet sich für alle gängigen Auftragsverfahren, inkl. Schaumfluxen. Mit seinem breitem Prozessfenster und hoher Temperaturstabilität überzeugt es in der Praxis, Leiterplatten müssen in der Regel nicht gewaschen werden, und IC-Prüfungen mit Nadeladaptern bleiben unbeeinträchtigt. Der Einsatz kann sowohl in bleihaltigen als auch bleifreien Lotsystemen erfolgen.

Der Feststoffanteil beträgt 2 %. EO-F-001A ist als „nicht korrosives” Flussmittel eingestuft.

Empfehlungen für die Verarbeitung dieses Flussmittels:

Sprühfluxen: Bei Dosiermöglichkeit die Flussmittelmenge zunächst auf 35 – 50 ml/min. einstellen, die gleichmäßige Fluxverteilung auf der Leiterplatte beachten (ggf. Test mit Thermopapier) und anschließend auf die optimale Menge korrigieren.

Schaumfluxen: Für eine stabile, feinporige Schaumkrone ist eine gleichmäßige Kompressorleistung erforderlich. Bei Druckluft aus dem Betriebsnetz sind Wasser- und Ölabscheider sowie mindestens ein Druckminderer vorzuschalten. Der optimale Vordruck liegt bei 0,6–0,8 bar. Schaumsteine oder Schaumrohre mit 10–20 µm Porengröße erleichtern das Fluxen. Der Düsenschlitz sollte höchstens 15 mm betragen; seitliche Stützbleche erhöhen die Schaumstabilität. Nach dem Schaumfluxen wird Abblasen mit Luft empfohlen, um das Flussmittel gleichmäßig zu verteilen und Überschüsse zu vermeiden.

Vorwärmung: Bei „einfachen“ Leiterplatten wird eine Vorwärmtemperatur von 80 – 110 °C empfohlen, bei „komplexeren“ Platinen von 100 – 130 °C auf der Leiterplatten-Oberseite.

Die allgemein gültige Regel, applizierte Flussmittelmengen grundsätzlich so gering als möglich zu wählen, gilt auch für dieses Produkt.

Verpackungs­einheiten

Kanister: 5 l, 20 l
Extras: Andere Verpackungseinheiten auf Anfrage
