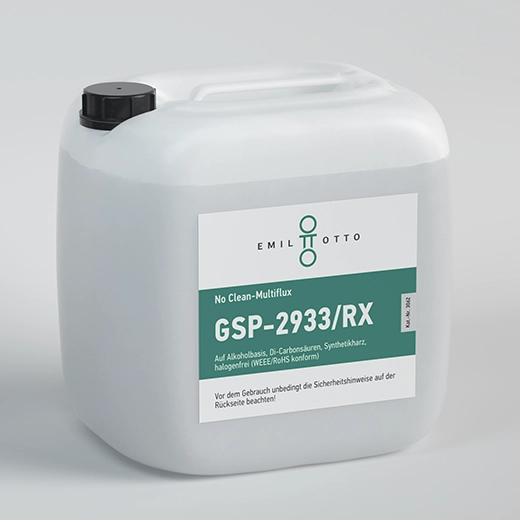

GSP-2933/RX (Multiflux)

Sprühfluxen: Bei Dosiermöglichkeit die Flussmittelmenge zunächst auf 15 – 30 ml/min. einstellen, die gleichmäßige Fluxverteilung auf der Leiterplatte beachten (ggf. Test mit Thermopapier) und anschließend auf die optimale Menge korrigieren.
Schaumfluxen: Die Kompressorleistung soll gleichmäßig sein, damit eine stabile und feinporige Schaumkrone erreicht wird. Bei Druckluftzuführung aus dem Betriebsnetz ist die Zwischenschaltung eines Wasser- und Ölabscheiders sowie von wenigstens einem Druckminderer erforderlich. Optimal ist ein Luftvordruck im Bereich von 0,6 – 0,8 bar. Feinporige Schaumsteine oder -rohre (10-20 µm) erleichtern das Schaumfluxen. Der Düsenschlitz soll nicht weiter als 15 mm sein. Seitlich angebrachte, perforierte Stützbleche fördern die Stabilität des Schaums. Nach dem Schaumfluxen ist das Abblasen mit Luft zu empfehlen, um das Flussmittel gleichmäßig zu verteilen und überschüssige Mengen zurückzuhalten.

Dichtekorrektur: Dafür steht der Flux-Verdünner „K-113“, Kat.-Nr. 1003, zur Verfügung.
Vorwärmung: Bei „einfachen“ Leiterplatten wird eine Vorwärmtemperatur von 80 – 110 °C, bei „komplexeren“ Platinen von 100 – 130 °C auf der Leiterplatten-Oberseite empfohlen. Der Einsatz kann sowohl in bleihaltigen als auch in bleifreien Lotsystemen erfolgen.
