EO-B-026 (Multiflux)

Méthode d'application recommandée

Processus de brasage à la vague, sélectif et manuel, étamage de torons

Flux No Clean à base d'alcool
Complexe de résine d'acide di-carboxylique, sans halogénure (conforme à la norme WEEE/RoHS) [compatible avec OPS].
Type ISO 9454 : 1131 // DIN-EN 61190-1-1 (selon J-STD-004) : L0 (IPC : ROL0)

N° de cat. 6156

Données techniques

Apparence :	liquide transparent incolore à ambré
Teneur en matières solides :	4,5 - 5,3 en poids -%
Indice d'acidité :	32 - 38 mg KOH/g
Sans halogénure :	Oui
Contient de la résine :	Oui
Activateurs :	Complexe acide di-carboxylique-résine
Densité 20 °C :	0,799 (+/- 0,004) g/ml
Point d'éclair :	12 °C
Du solvant :	Alcools à chaîne courte
COV :	95 %
Durée de conservation minimale :	12 mois
Le stockage :	au frais et au sec à 5 - 25 °C
Température de traitement :	À température ambiante (20 - 25 °C)

Description

EO-B-026 est un flux de la dernière génération. Il s'agit d'un flux sans nettoyage performant à base d'alcool avec un complexe acide dicarboxylique-activateur et de colophane. Ce flux a été développé pour les procédés de brasage sélectif et à la vague ainsi que pour les procédés de brasage par immersion et l'étamage des torons. Il peut être utilisé avec toutes les méthodes d'application habituelles (sauf le moussage). EO-B-026 est totalement exempt d'effet corrosif.

Valeur ajoutée pour le client

Un large éventail d'applications
Excellentes propriétés de brasage (pénétration, mouillage)
Malgré une teneur plus élevée en matières solides, ne laisse pratiquement aucun résidu
Meilleurs résultats de brasage, même sur des circuits imprimés et des composants trop vieux ou superposés
Large fenêtre de processus (très grande stabilité thermique, très bonne activité sur un très grand intervalle)
Test interne réussi (SIR sélectif)
Meilleurs résultats, en particulier pour les surfaces de brasage OSP et ENIG

Remarques sur l'utilisation :
Ce flux est très polyvalent et compatible avec OPS. Il donne de bons résultats pour le brasage manuel, à la vague et sélectif. La règle générale consistant à utiliser des flux aussi bas que possible s'applique également à ce produit.

Recommandation de la pratique :
Fluxage par pulvérisation : Si possible, essayer d'abord une quantité de 15 à 30 ml/min et observer la répartition du flux. Corriger ensuite la quantité. Pression d'air : 18 - 20 l/min.

Préchauffage (en cas d'utilisation d'un système de préchauffage) : La température sur la face supérieure des circuits imprimés doit être de 80 - 110 °C à l'entrée de la vague de soudure, selon le type de circuits imprimés, le layout, etc. En cas d'utilisation de brasures sans plomb, des températures de préchauffage de 100 - 130 °C sont possibles sur la face supérieure.

Conditionnement

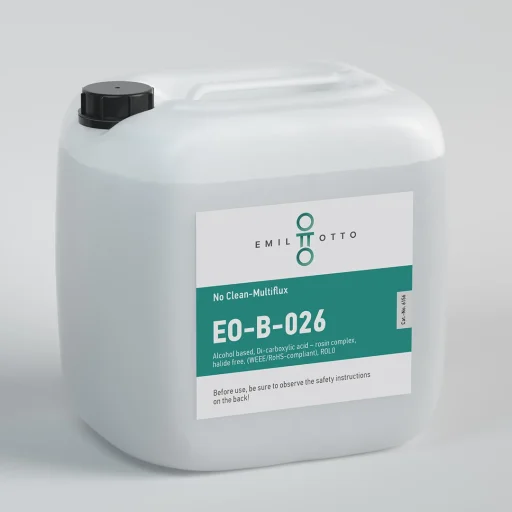

Bidon : 5 l, 20 l

Extras : Autres conditionnements sur demande
